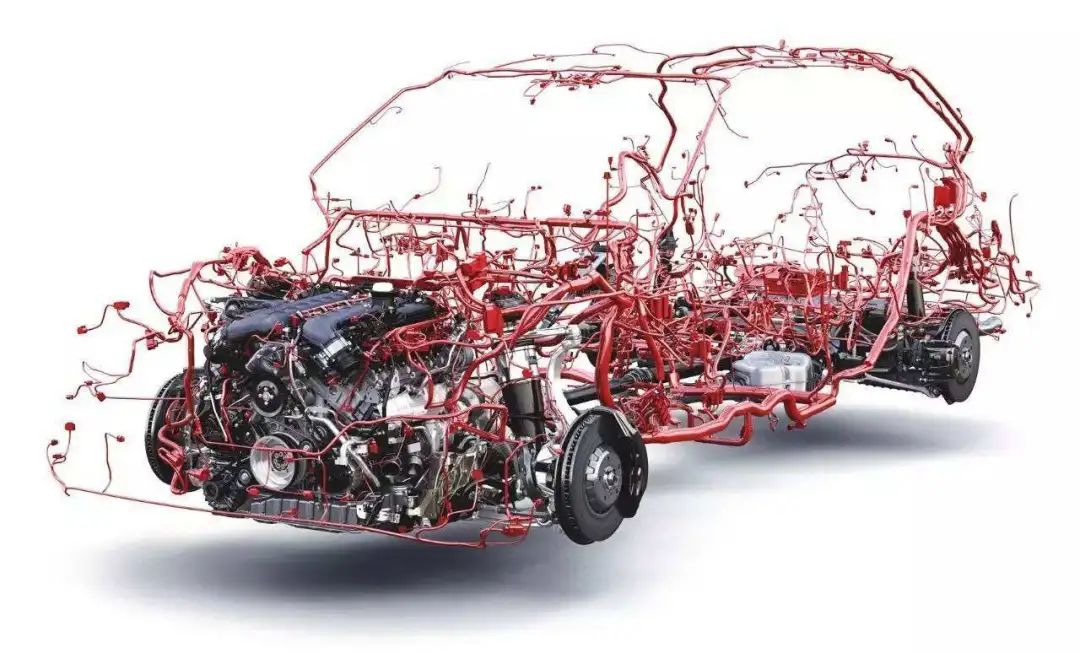

汽車用電設備通過導線與電源、控制開關及保護器件連接，導線是構成汽車電氣線路的基礎元件，線束則是由同一走向的導線包扎而成，將多股導線包扎成線束，可使線路不凌亂，便于安裝，而且起到了保護導線的作用。汽車上的電源和各種電器零件通過線束來實現電路物理連接， 線束遍布全車。汽車車門系統是重要的功能件集合，對其線束系統要求較高，車門線束系統也是汽車上比較復雜的線束系統之一，在布置線束時尤為注意。

1 車門線束系統簡介汽車車門是重要的汽車功能件之一，車門上的電器配置、功能要求也越來越多，所以連接各個電器件的線束也越來越復雜，成為當代汽車故障的多發環節， 因此在汽車設計和生產制造中受到越來越多的關注。汽車車門上集成了開關、按鈕、玻璃升降器、喇叭、門鎖等重要電器元件， 車門線束要滿足這些零件的工作連接要求。

2 車門線束的布置原則

為保證車門線束的設計合理性和使用安全性，線束的布置要遵循以下原則。

1） 裝配可操作性強。線束多用卡簧或者卡扣進行固定，防止線束脫落，裝配時只要將卡扣按在對應孔位上即可，用盡量少的卡扣來固定盡量多的線束，減少在車身上的開孔。

2） 一般情況下，距離線束插接件120 mm處需要增設固定點，目的是盡可能減少插接件內的端子所承受線束震動和質量所帶來的負擔。

3） 在線束裝配所要求的更大公差內，運動件附近布置的線束，距離運動件之間要有足夠的空隙，這個間隙由運動件的運動量來決定。在線束裝配所要求的更大公差內， 如果線束沒有固定在對應的部件上，那么它要相距靜止的部件最少要有6mm間隙。

4） 車門線束在布線時，要盡量遠離發熱區域和運動件區域。

5） 對于汽車運動部件及插接件出線位置，須根據汽車部件振動幅度、運動件的更大運動行程，留有足夠線長，避免讓線束承受拉力或張力。線束分支在布置時， 選擇的布置地點要盡量開闊， 所留的長度余量要盡量長，在線束松弛的情況下一般要大于25 mm，以防止運動件在運動過程中給線束造成磨損或拉應力損傷。

6） 在電磁干擾強烈的區域，要注意對線束增加防磁保護，也可采用雙絞線或者屏蔽線等特殊導線。

7） 線束要避免從尖銳物、金屬架邊緣、焊接縫、車身上的固定孔處布線，尤其是在拐角處需注意，在繞過銳角或穿過孔位時，應用橡膠、毛氈類的墊子或者保護套進行重點保護，防止因線束磨損造成功能失效。

8） 各個插接件必須進行匹配，接頭間要保持良好的接觸。

9） 線束盡量布置在車門的干側，防止漏水對線束產生的影響。

3 車門線束的布置實例

目前，車門線束有兩種安裝方式，一種是線束直接固定在車門鈑金孔位上；另一種是集成在門模塊上，通過門模塊安裝到鈑金上。日韓車系、自主品牌多采用種固定方式，歐美車型采用第二種的居多。

4 總結

總之，車門線束是車門上電器元件正常工作的保障，連接了電源與開關、按鈕、玻璃升降器、喇叭、門鎖等重要部件，車門線束的布置直接關系到線束功能的實現與電器元件工作的安全， 所以， 在線束布置時， 要考慮固定方式、線束走向、防水措施、防磁措施、防損措施、接插件的選擇與匹配等方面， 達到線束設計與布置的優化。
